[K-Shield][Jr] NAT

• Network Address Translation의 약자로 네트워크 주소 변환 기술을 뜻한다
• 한 IP 주소를 다른 IP 주소로 바꾸는 기술이다.
• 사설 IP 주소를 공인 IP 주소 또는 공인 IP 주소를 사설 IP 주소로 변환한다
• NAT를 수행하는 장비들을 다른 말로 Session 장비라고도 불린다. 이는 NAT를 실시한 내역을 Session Table에 저장하여 내역을 기록하고 있기 때문이다.



장점

1. IP 주소 부족 문제 해결
   • IPv4의 주소 부족 문제를 해결하기 위한 방법으로 고려되었다.
   • 주로 사설 네트워크 주소를 사용하는 망에서 외부와의 통신을 위해 네트워크 주소를 변환하게 된다
2. 보안
   • NAT의 특성상 IP를 숨길 수 있다
   • 라우터를 통해 외부로 나갈 때 사설 IP가 공인 IP주소로 바뀌므로 공격자는 라우터 안쪽에 있는 사설 IP를 알 수 없다

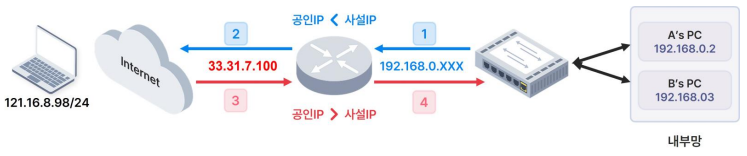

NAT 흐름

A PC가 인터넷을 통해 121.16.8.98과 통신하려고 할 때를 예로 들어보자.

A PC는 게이트웨이를 통해 121.16.8.98과 통신하겠다고 인터넷으로 보내달라고 요청하게 된다

1. 게이트웨이를 통해 외부로 통신 요청
   • 게이트웨이는 A PC의 IP 192.168.0.2를 자신의 공인 IP 33.31.7.100으로 변환하여 외부로 전송한다.

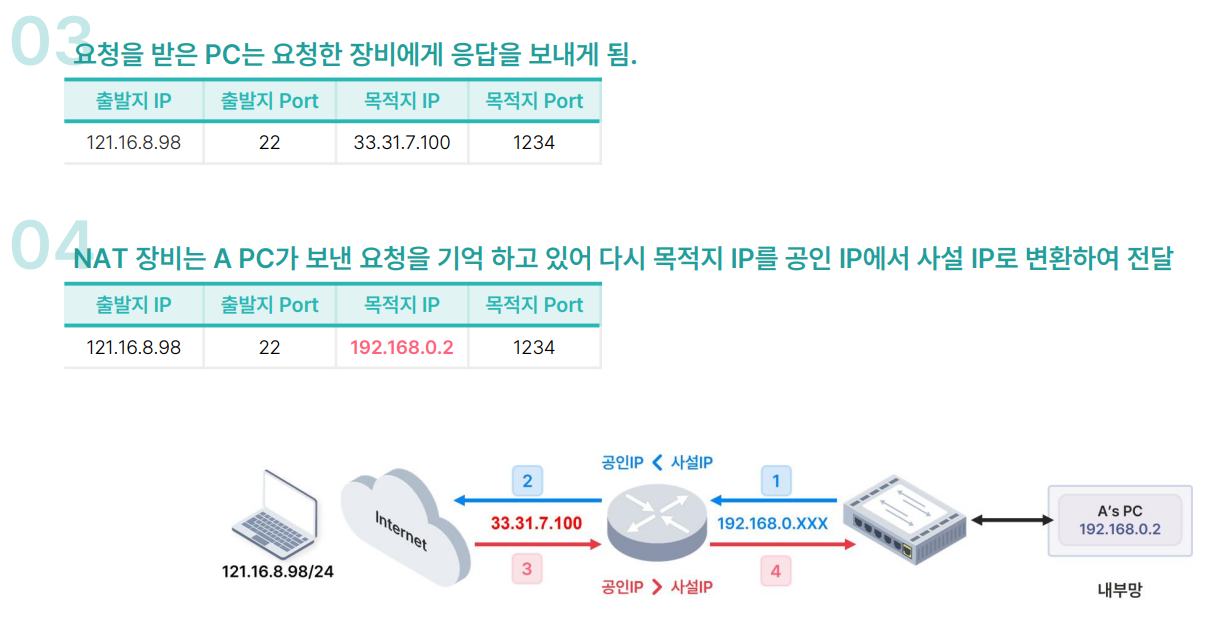

2. 121.16.8.98의 응답
   • 121.16.8.98 PC는 게이트웨이의 주소로 응답을 하게 된다
3. 게이트웨이에서 A PC로 전달
   • 신호를 보낸 장비를 기억하고 있다가 원래의 요청 PC IP로 패킷을 전달한다.



Static NAT

• 공인 IP와 사설 IP 주소가 1:1로 매칭되어 있는 1:1 NAT
• 공인 IP 주소의 절약 효과는 없으나 내부 IP를 숨길 수 있다.



IP 헤더가 어떻게 설정되는지 살펴보자





Dynamic NAT

• 여러 개의 공인 IP와 여러 개의 사설 IP가 있을 때 사용한다.
• M:N으로 맵핑되어 사용한다
• 대부분 공인 IP 주소가 사설 IP 주소보다 적을 경우에 사용한다.

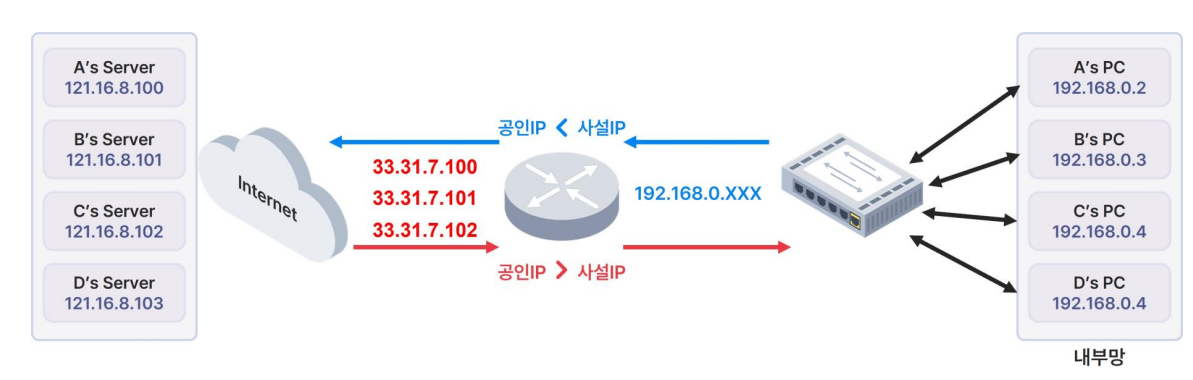

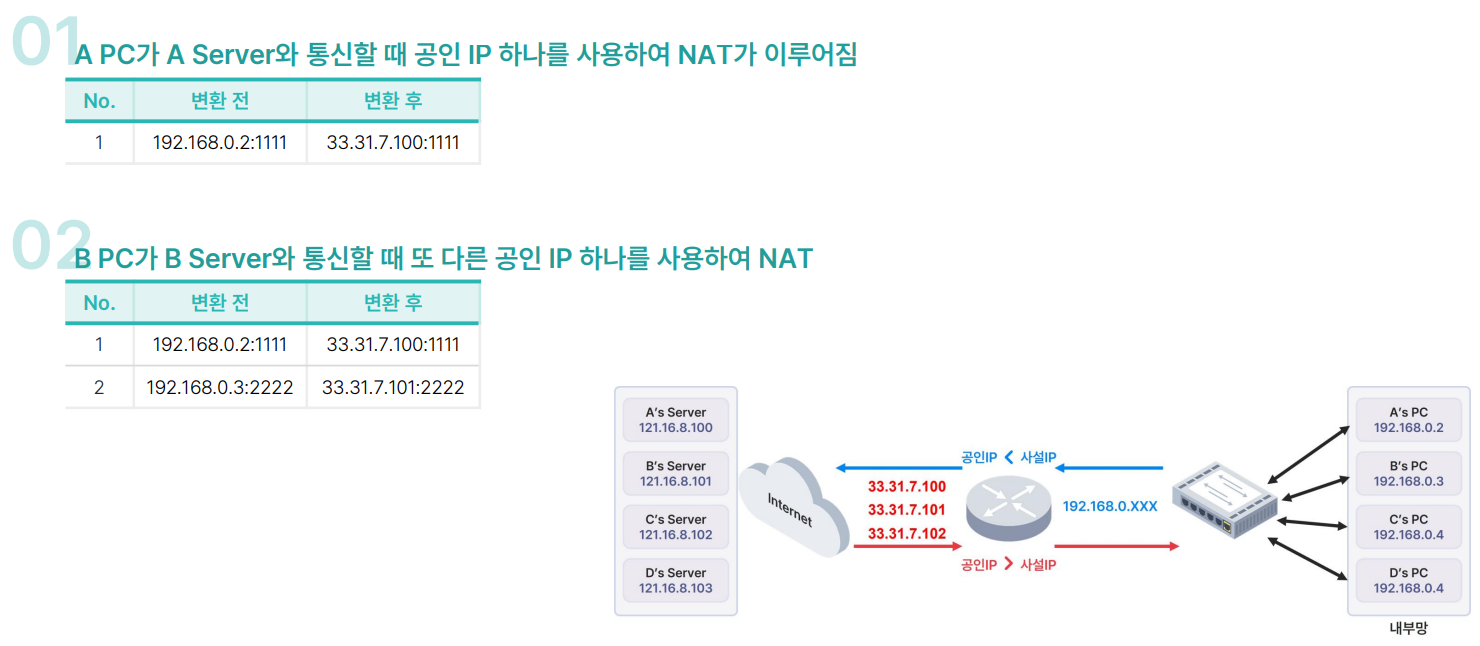

공인 IP가 3개인 상황을 가정해보자
